CARACTERÍSTICAS TÉCNICAS DEL PROTECTOR  CONTRA DESCARGAS ATMOSFÉRICAS



El dispositivo ofrece una salida alternativa hacia tierra, de resistencia mínima a los transitorios de alta tensión generados en línea del inversor solar o sistemas lineas de electrodomesticos, evitando el daño de equipos electronicos o electrodomesticos producto de descargas atmosfericas.



Tensión de trabajo. 230-400VAC 50/60HZ trifasico

Standard: IEC/EN 61643-1
Numero de Polos: 1, 2,3, 4

Corriente de cortocircuito 10Ka 8/20s

Voltaje operativo maximo continuo (Uc):     ~385VAC
Corriente de descarga nominal (8/20s) (In):     20KA
Corriente de descarga maxima (8/20s) (Imax.):     10KA
Nivel de protección de V( Up):     1.8KV
Tiempo de respuesta: < 25ns
Perdida de corriente: 20A
Ambiente de trabajo: Temperatura -40C +80C;
Humedad relativa<95%;
Indicador de operación: VERDE (normal), ROJO(ANORMAL)
Modo de protección: L-PE,N-PE (1P, 2P,3P,3P+N)
Material de la carcaza: PVC con retardo de llama



Peso 0,21 Kg

Nota: Tanto la caja como los prensacables están realizados en material ignífugo. El circuito impreso esta confeccionado en fibra de vidrio.

DESCRIPCIÓN DE SU OPERACIÓN

Los descargadores gaseosos proporcionan una vía de baja resistencia a los impulsos no deseados, así quedan protegidos los circuitos frente a los mismos. Están diseñados para conducir la corriente a un nivel de tensión preestablecido. El nivel de tensión origina que el gas interno se ionice y pase del estado aislante al conductor, uniendo así los conductores a tierra. Durante este corto período de tiempo, el descargador gaseoso puede manejar una alta intensidad. Desaparecido el impulso, el gas se desionizará y el dispositivo se encontrará nuevamente listo para entrar otra vez en funcionamiento. El descargador gaseoso es bipolar y tiene una característica simétrica. En condiciones normales no causa pérdidas debido a su alta impedancia pero tiene una respuesta más lenta que los varistores (Metal Oxide Varistor).

L

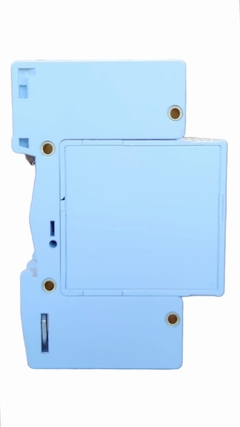

Protector de descargas atmosfericas (rayos) para RED electrica 385V 10Ka-20Ka 3P+N (trifasico)
$760,42
Protector de descargas atmosfericas (rayos) para RED electrica 385V 10Ka-20Ka 3P+N (trifasico) $760,42
