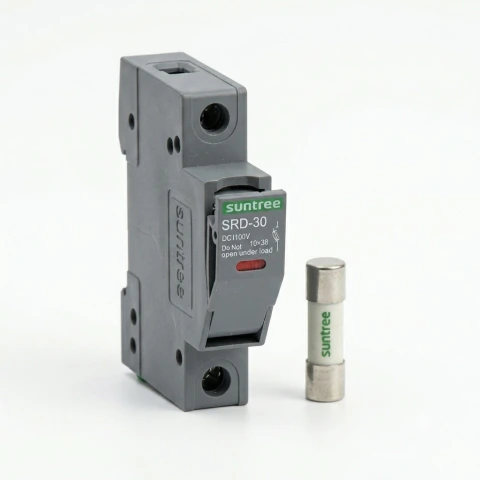

El portafusible CC con fusible solar de 16A y dimensiones 10x38 mm es un dispositivo de protección eléctrica de alta precisión diseñado para aislar y resguardar las cadenas de paneles solares (strings) frente a sobrecorrientes en corriente continua. Este conjunto evita que fallas por cortocircuito o corrientes inversas dañen los módulos fotovoltaicos, el cableado o el inversor solar de la instalación.
En los sistemas solares fotovoltaicos en Argentina, la corriente continua (CC) no cruza por cero como la corriente alterna tradicional, lo que exige componentes capaces de extinguir arcos eléctricos de alta tensión de forma segura. La base modular Suntree SRD-30 combinada con el cartucho fusible cerámico Suntree SRF-30 gPV de 10x38 mm garantiza un corte rápido, confiable y normado para tableros solares y cajas de agrupación (combiner box).
Protección especializada para corriente continua: Certificado bajo la norma gPV para aplicaciones fotovoltaicas, asegurando la interrupción segura de corrientes de falla en sistemas de hasta 1000V CC.
Dimensionamiento de 16A en formato estándar 10x38 mm: Capacidad de corriente calibrada para proteger cadenas formadas por paneles solares de alta eficiencia de última generación.
Formato modular para riel DIN de 35 mm: Diseñado para montarse sobre riel DIN estándar ocupando un ancho de solo 1 módulo (18 mm), optimizando el espacio en el tablero.
Indicador visual LED de falla: Cuenta con un testigo luminoso en el frente de la base que se enciende cuando el fusible de 10x38 mm se encuentra quemado, acelerando el mantenimiento.
Seguridad operativa y diseño robusto: Fabricado con resinas autoextinguibles e incluye la indicación grabada "Do Not Open Under Load" (No abrir bajo carga) para prevenir arcos por maniobra.
| Especificación | Valor |
| Marca de la base portafusible | Suntree |
| Modelo de la base portafusible | SRD-30 |
| Marca / Modelo del fusible | Suntree SRF-30 gPV TUV |
| Dimensiones del fusible | 10x38 mm (10 mm de diámetro x 38 mm de largo) |
| Tensión nominal de operación | 1000V CC (Aislamiento de base hasta 1100V CC) |
| Corriente nominal del fusible | 16 Amperes |
| Curva / Clase de aplicación | gPV (Protección de rango completo para sistemas fotovoltaicos) |
| Norma internacional de fabricación | IEC 60269-6 |
| Certificación de seguridad | TUV |
| Montaje | Riel DIN (35 mm) |
| Ancho modular | 1 módulo (18 mm) |
| Señalización de falla | Indicador luminoso LED integrado en el frente |
El cartucho cerámico de 10x38 mm relleno de arena de cuarzo de alta pureza garantiza la extinción instantánea del arco eléctrico, evitando incendios en el tablero frente a sobrecorrientes en corriente continua.
El funcionamiento del portafusible fotovoltaico se basa en una secuencia pasiva de alta confiabilidad:
Circulación normal de corriente: La corriente continua proveniente del arreglo fotovoltaico ingresa por el borne superior, pasa a través del filamento del cartucho de 10x38 mm y sale por el borne inferior hacia la entrada CC del inversor.
Detección y fusión por sobrecorriente: Si ocurre un cortocircuito o la corriente de retroalimentación de otras cadenas supera los 16A, el elemento fusible interno se calienta y se funde en pocos milisegundos.
Absorción y extinción del arco eléctrico: El arco voltaico que genera la tensión de hasta 1000V CC es contenido dentro del cuerpo cerámico del fusible de 10x38 mm y sofocado por el relleno de arena de cuarzo.
Alerta por indicador LED: Con el circuito abierto, la tensión del sistema activa el LED frontal de la base Suntree SRD-30, señalando de forma visual qué cadena requiere atención.
En el armado de tableros solares de CC suele evaluarse la diferencia entre fusibles gPV y llaves termomagnéticas de corriente continua.
| Característica | Portafusible con Fusible gPV 10x38 mm (16A) | Llave Termomagnética CC |
| Capacidad de ruptura ante cortocircuito | Muy alta (20 kA a 30 kA) | Media (6 kA a 10 kA) |
| Norma de protección fotovoltaica | IEC 60269-6 (Específica gPV) | IEC 60947-2 / IEC 60898-2 |
| Espacio requerido en tablero | 1 módulo (18 mm) por polo | 2 módulos (36 mm) por polo |
| Reemplazo tras falla de cortocircuito | Se cambia únicamente el cartucho 10x38 mm | Se rearma con palanca (si los contactos no sufrieron daño) |
| Indicación visual de fusible quemado | LED rojo activo | Posición de la palanca de maniobra |
Recomendación de Hissuma: Para la protección de cada cadena individual (string) en sistemas donde se conectan 2 o más cadenas en paralelo, el fusible gPV de 16A en formato 10x38 mm es obligatorio para cumplir normativas y proteger las celdas fotovoltaicas de corrientes inversas. Se aconseja colocar el portafusibles gPV por polo y utilizar seccionadores o termomagnéticas CC como elemento principal de maniobra.
La base portafusible Suntree SRD-30 se instala dentro del tablero de protección de corriente continua o en la caja de combinación (combiner box), encajándose sobre el riel DIN de 35 mm.
Caso 1: Vivienda residencial en Río Cuarto (Córdoba). Se instala un sistema fotovoltaico de 5 kWp con 2 cadenas en paralelo de 8 paneles cada una. En una caja estanca IP65 se colocan 4 portafusibles 10×38 mm con fusibles gPV de 16 A, protegiendo el conductor positivo y negativo de cada cadena. Si se produce un cortocircuito o una falla interna en la cadena 1, el fusible correspondiente interrumpe la corriente inversa proveniente de la otra cadena, aislando el circuito afectado y permitiendo que la cadena 2 continúe generando energía de forma segura, evitando daños en el cableado y en los módulos..
Caso 2: Empresa logística en Ezeiza (Buenos Aires). Tablero de agrupación de corrientes de una nave comercial con múltiples entradas de corriente continua. La inclusión de bases portafusibles con indicador LED permite a los técnicos de mantenimiento realizar inspecciones visuales rápidas y reemplazar el cartucho de 10x38 mm de manera limpia en caso de disparos por sobrecorriente.
El portafusible Suntree SRD-30 no tiene piezas mecánicas sujetas a desgaste continuo, lo que asegura una vida útil estimada superior a los 20 años dentro de gabinetes con grado de protección adecuado.
Frecuencia de mantenimiento: Realizar un torqueado de verificación en los bornes a tornillo de la base cada 12 meses durante las revisiones generales del sistema solar.
Procedimiento de cambio de fusible: Jamás retire el porta cartucho con corriente circulando ("Do Not Open Under Load"). Antes de manipular el fusible de 10x38 mm, abra el seccionador principal de CC o apague la etapa de entrada del inversor solar para interrumpir el flujo eléctrico.
Consecuencias de un fusible inadecuado: Intentar sustituir el cartucho de 10x38 mm por fusibles de vidrio, fusibles de automoción o fusibles de corriente alterna (CA) causará arcos eléctricos permanentes ante fallas, pudiendo destruir el tablero y provocar incendios.
¿Qué significa la medida 10x38 mm en este fusible solar?
Representa el tamaño físico estandarizado del cartucho fusible cerámico: 10 mm de diámetro exterior por 38 mm de largo. Esta dimensión es el estándar internacional para bases modulares portafusibles de corriente continua hasta 1000V en riel DIN.
¿El producto viene completo o se venden las partes por separado?
Esta presentación incluye la base portafusible modular Suntree SRD-30 para riel DIN y el cartucho fusible cerámico Suntree SRF-30 gPV de 16A 1000V CC de 10x38 mm.
¿Puedo usar un fusible común de 16A de Corriente Alterna (CA)?
No. Los fusibles para corriente alterna no poseen la capacidad de extinción de arco ni el relleno cerámico especial para contener arcos en corriente continua de hasta 1000V CC. Usar un fusible de CA en un entorno solar representa un grave peligro de incendio.
¿Qué ocurre si la corriente de mis paneles es de 10A u 11A?
Un fusible de 16A es el valor de protección adecuado para cadenas con corriente de cortocircuito cercana a los 10-12A, permitiendo el paso de la corriente nominal sin disparos erróneos en días de radiación máxima y actuando ante sobrecorrientes peligrosas.
¿Cómo funciona la luz LED indicadora del portafusible?
El circuito del LED está conectado en paralelo a los extremos del fusible. Mientras el fusible de 10x38 mm está sano, la corriente pasa por él. Cuando el fusible se funde, la tensión del sistema pasa por el circuito del LED y enciende la luz roja en el frente de la base.
