La fijación todoterreno para techos de chapa y madera.

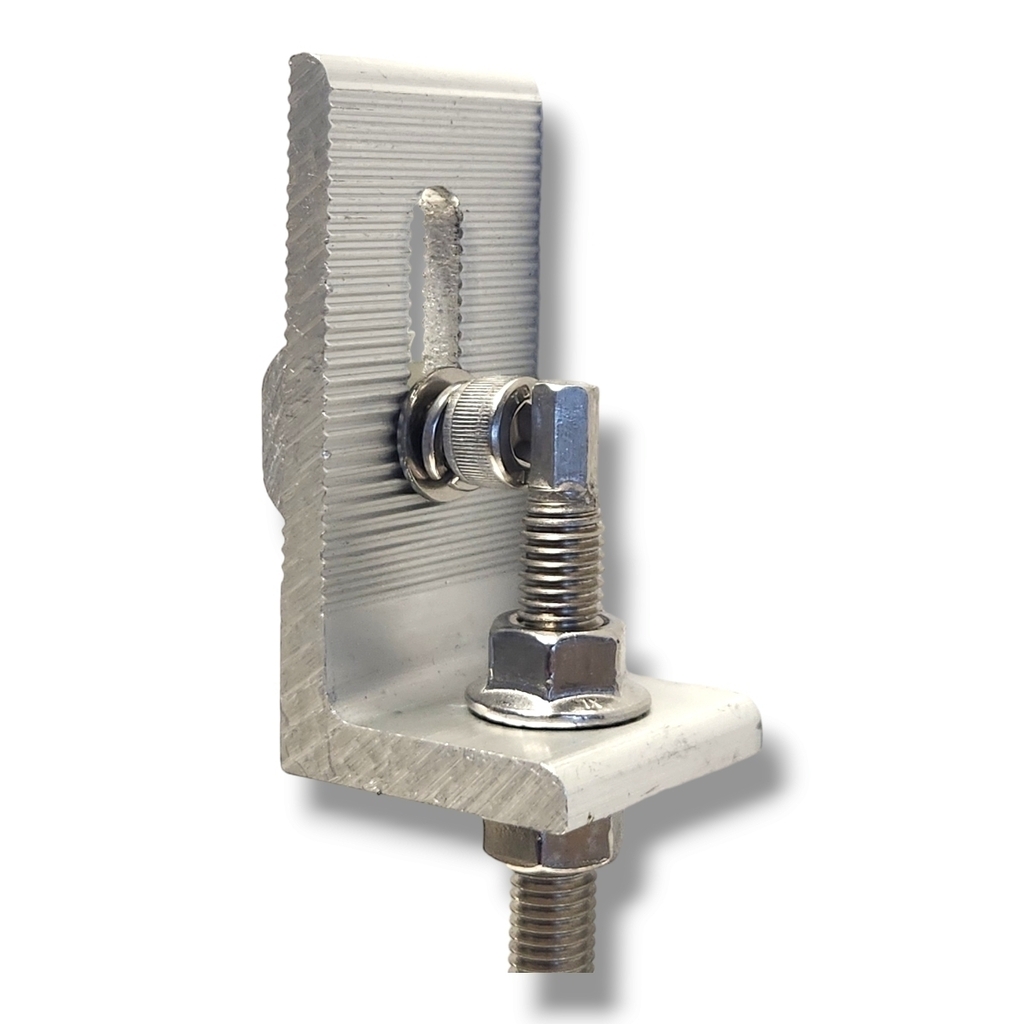

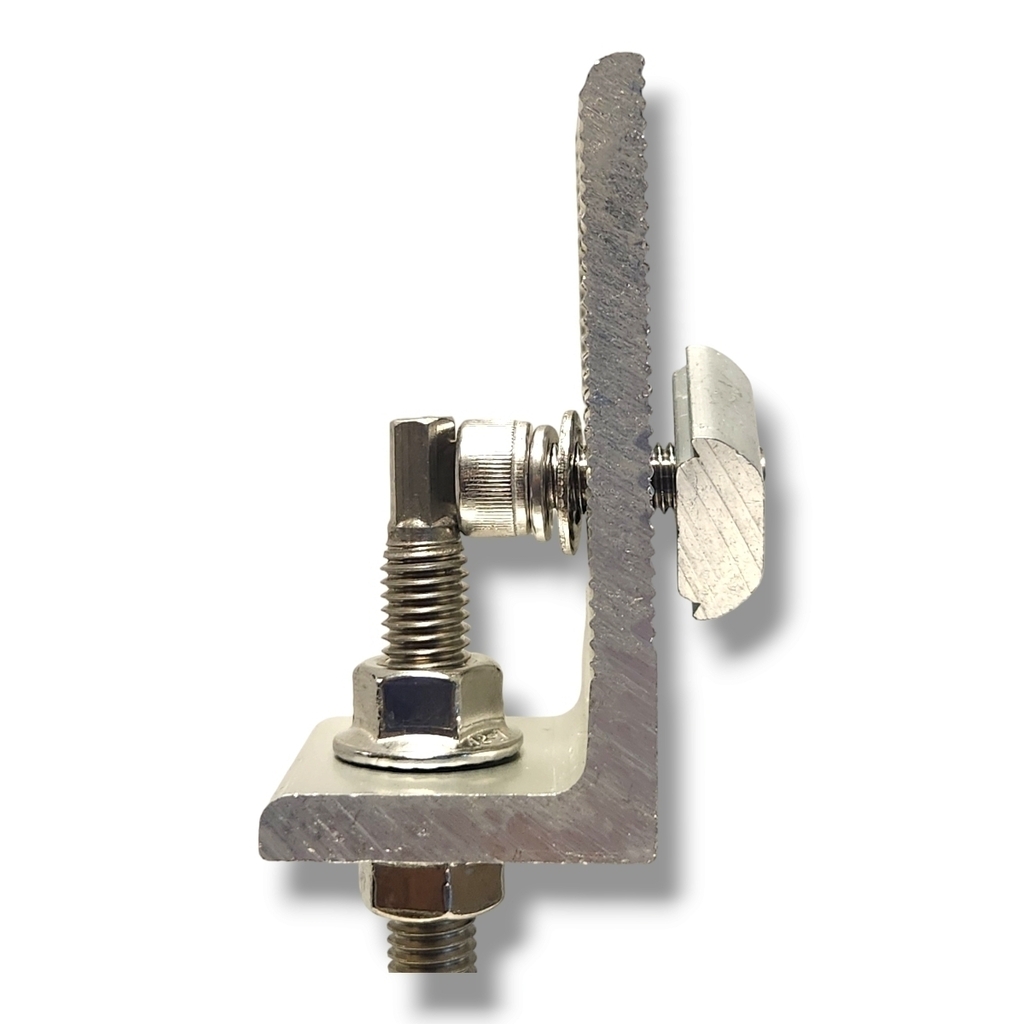

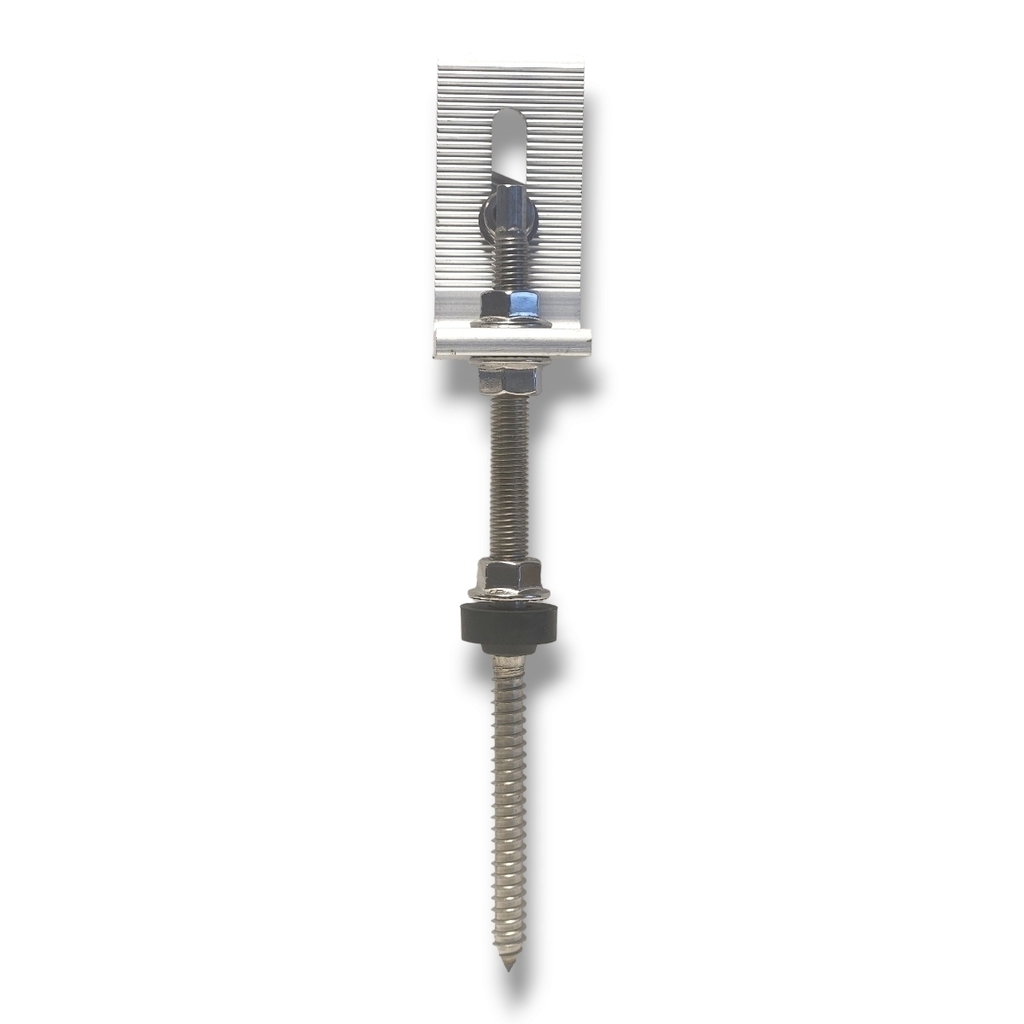

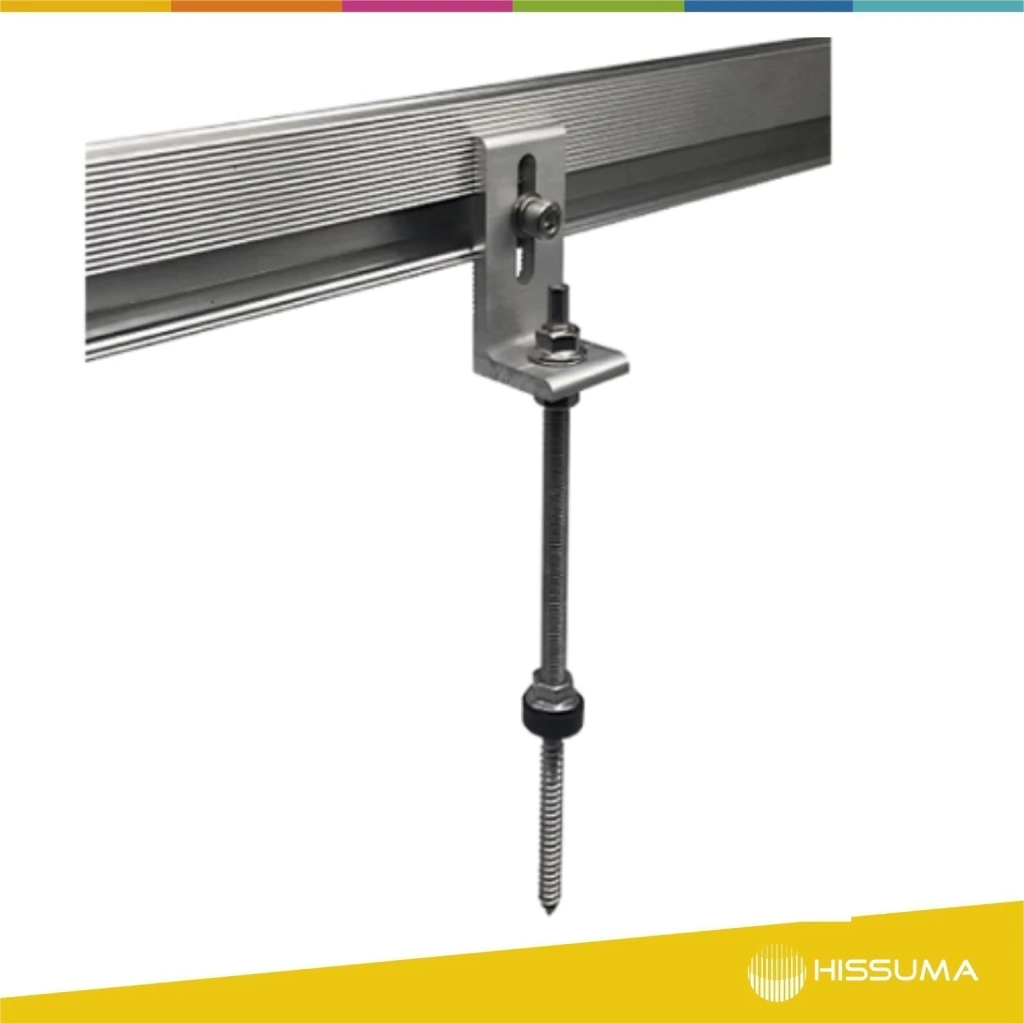

Este soporte es la solución profesional para instalar paneles solares sobre techos inclinados que tienen estructura de tirantería de madera. El kit combina un Tornillo de Doble Rosca (Hanger Bolt) de 24 cm, que penetra la chapa y se ancla profundamente en la madera, con un Soporte L (L-Foot) que sirve de base para los rieles de aluminio.

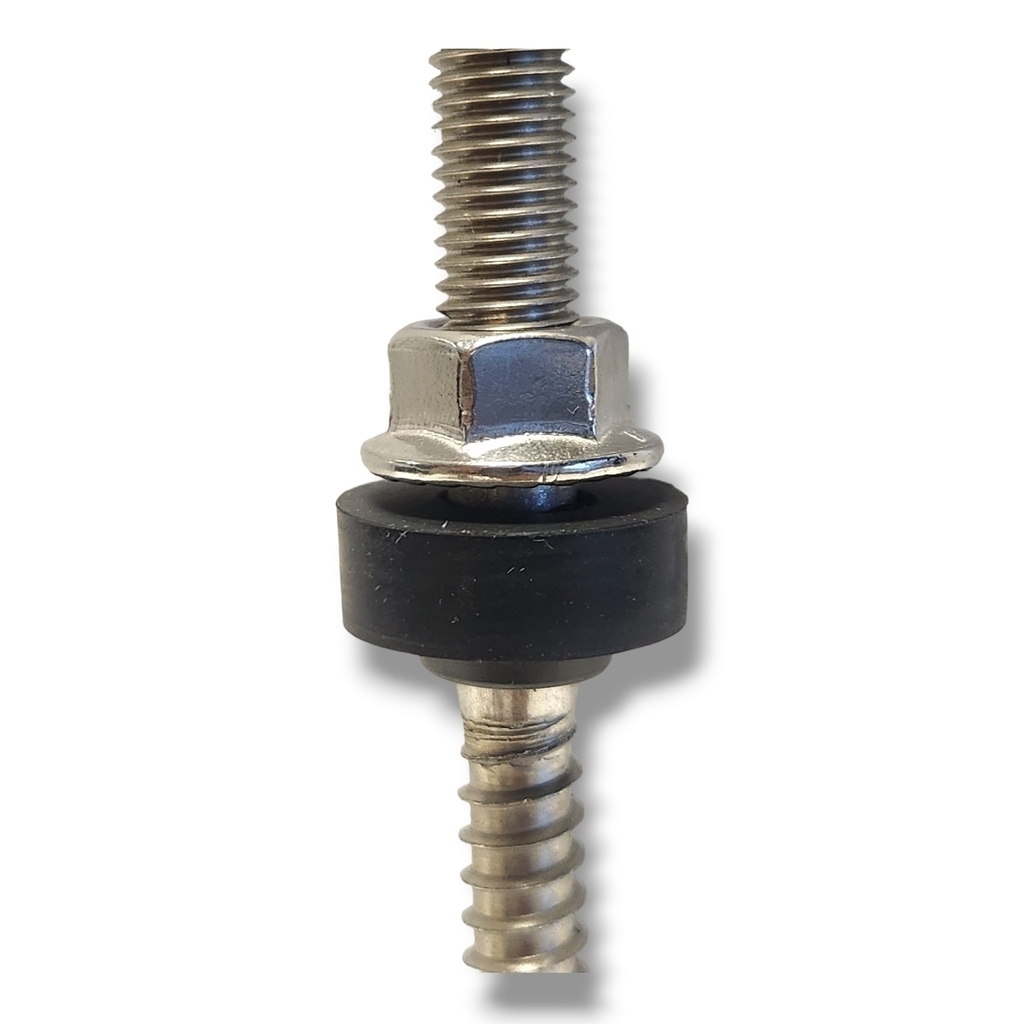

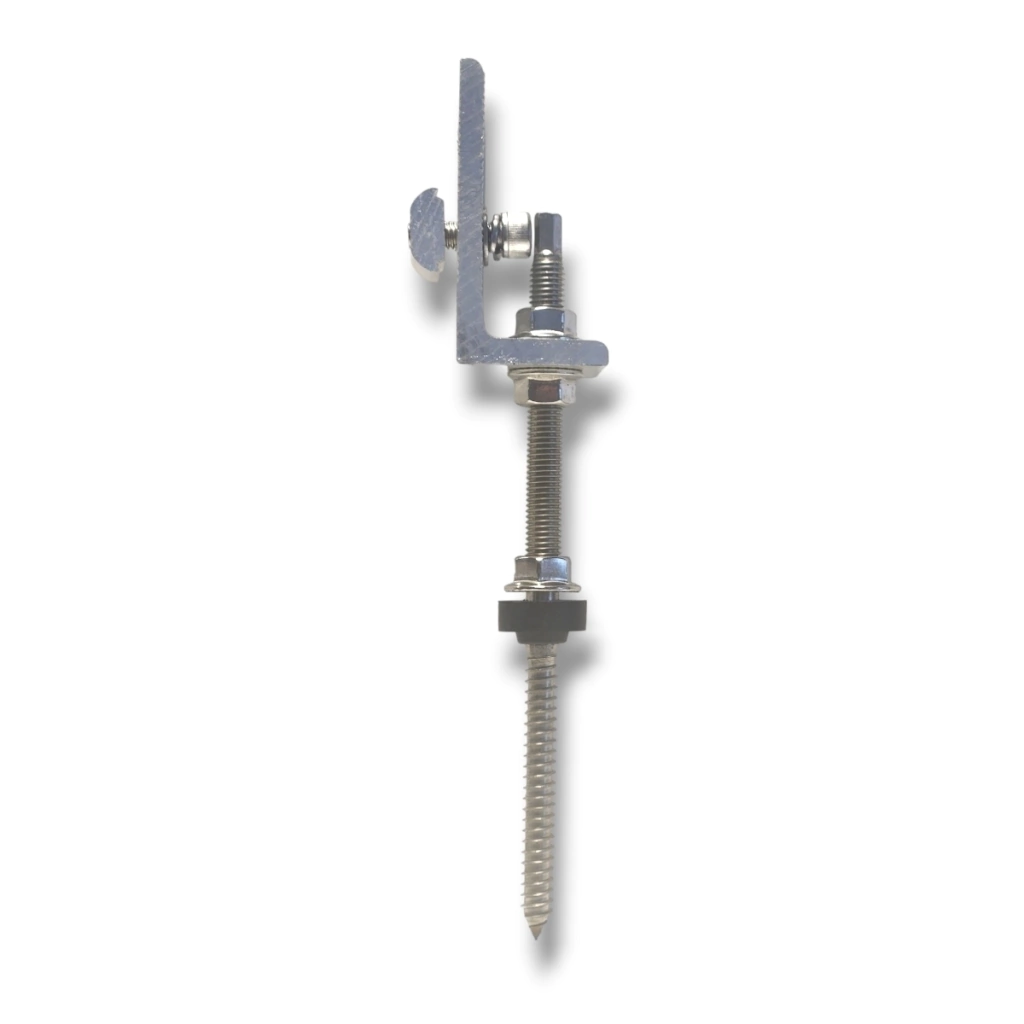

En la imagen se puede observar su arandela de goma EPDM integrada, un detalle vital que sella el agujero en la chapa al momento de ajustar la tuerca, garantizando una impermeabilización total sin necesidad de selladores adicionales.
| Característica | Detalle Técnico |
| Tipo de Anclaje | Hanger Bolt (Tornillo Suspensión) con L-Foot |

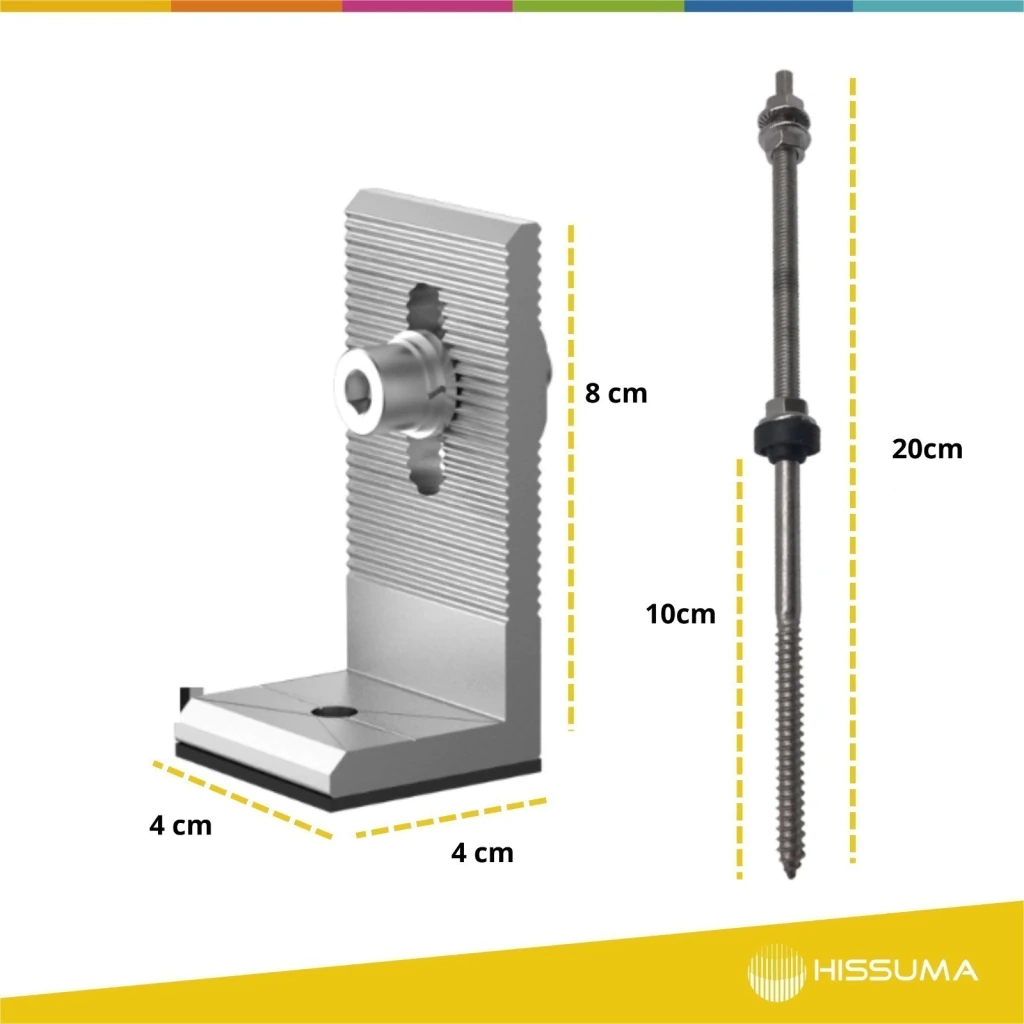

| Largo Total del Perno | 240 mm (24 cm) |
| Material | Acero Galvanizado de Alta Resistencia |
| Espesor del Soporte L | 7 mm (Extra robusto) |
| Dimensiones Soporte L | 40 mm (ancho) x 85 mm (alto aprox.) |
| Corredera de Ajuste | 10 x 40 mm (Para bulón de riel) |
| Impermeabilización | Incluye arandela de goma EPDM vulcanizada |
| Superficie de Contacto | Estriada (Antideslizante para el riel) |

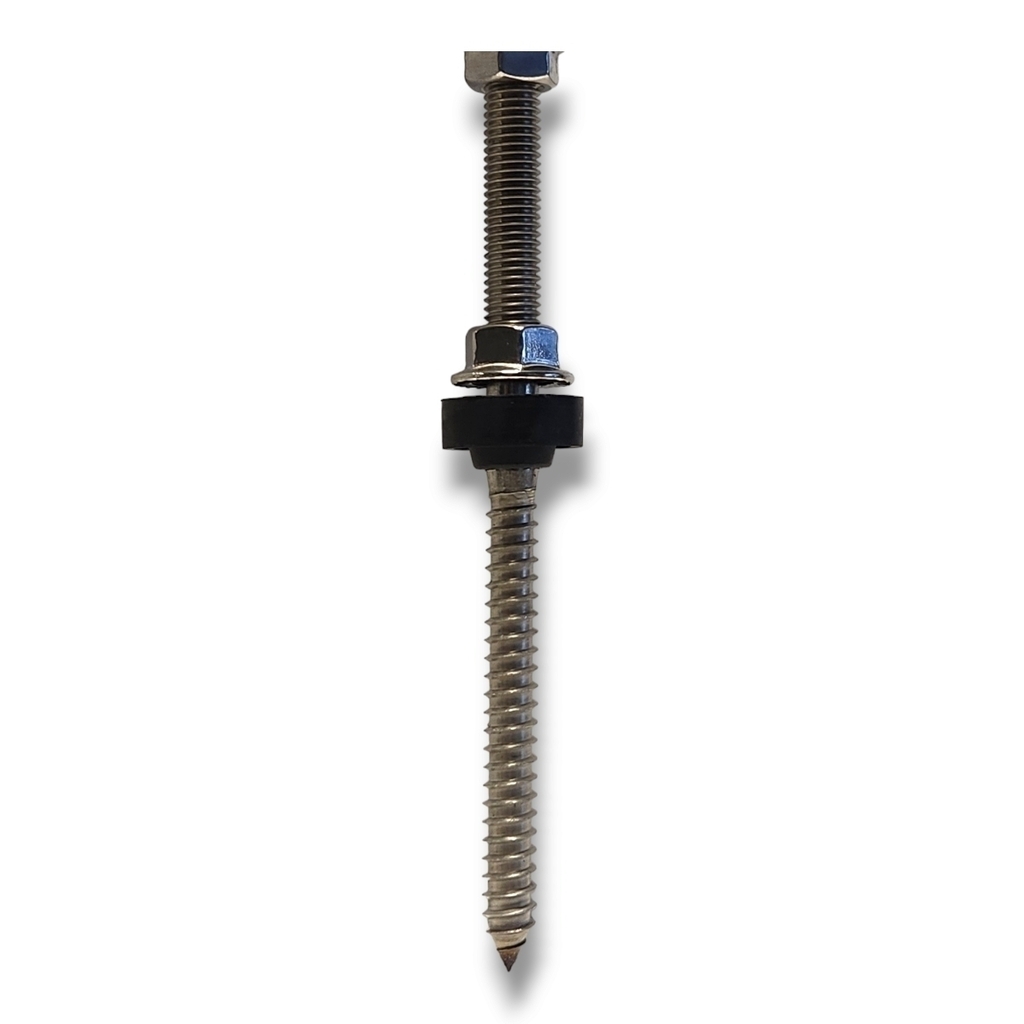

Doble Función: La rosca inferior (tirafondo) se agarra a la madera, mientras que la rosca superior (métrica) permite regular la altura del Soporte L mediante las tuercas, ideal para nivelar paneles en techos irregulares.
Seguridad contra Goteras: La arandela de EPDM que se ve en la foto queda comprimida contra la chapa, bloqueando el paso del agua de lluvia.

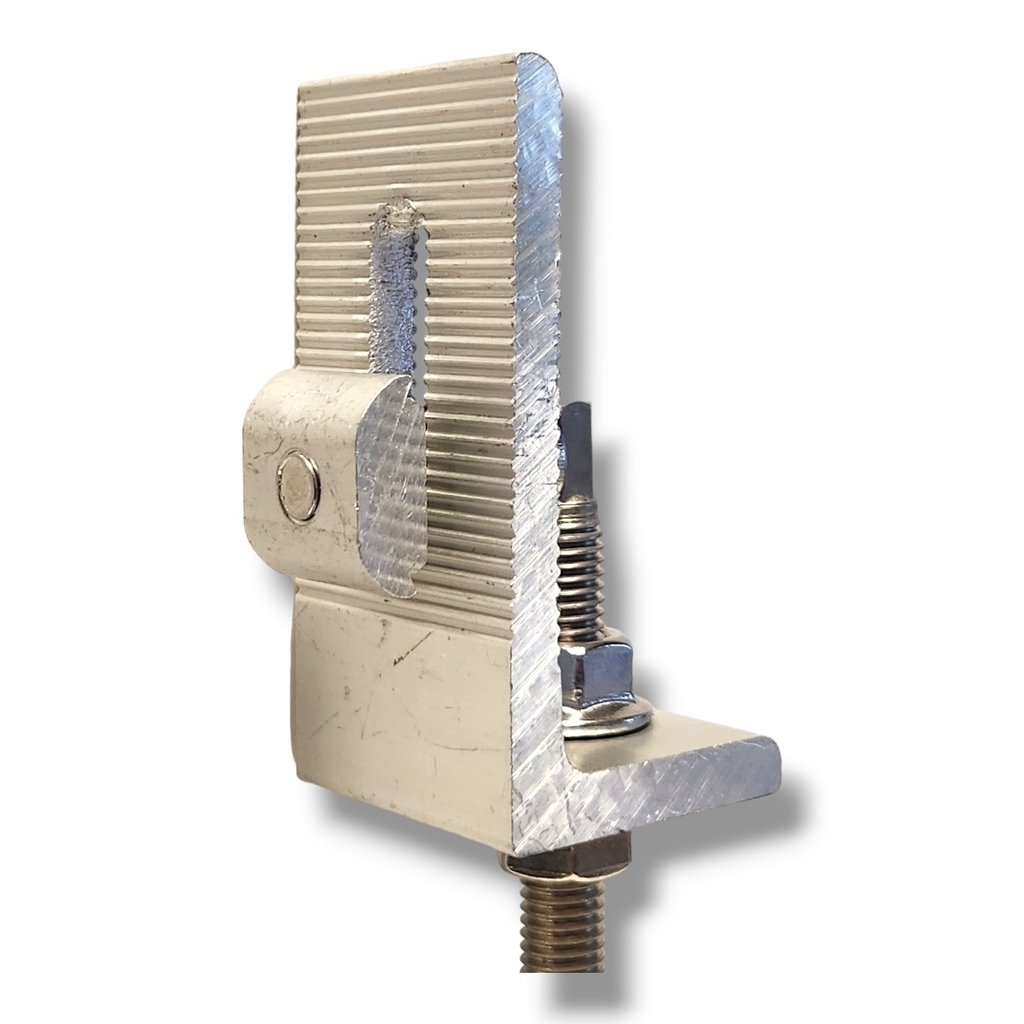

Compatibilidad Universal: La corredera del L-Foot es compatible con la mayoría de los rieles de aluminio del mercado solar.
Robusteza: Con un espesor de 7 mm en la placa, soporta cargas de viento y nieve sin deformarse.

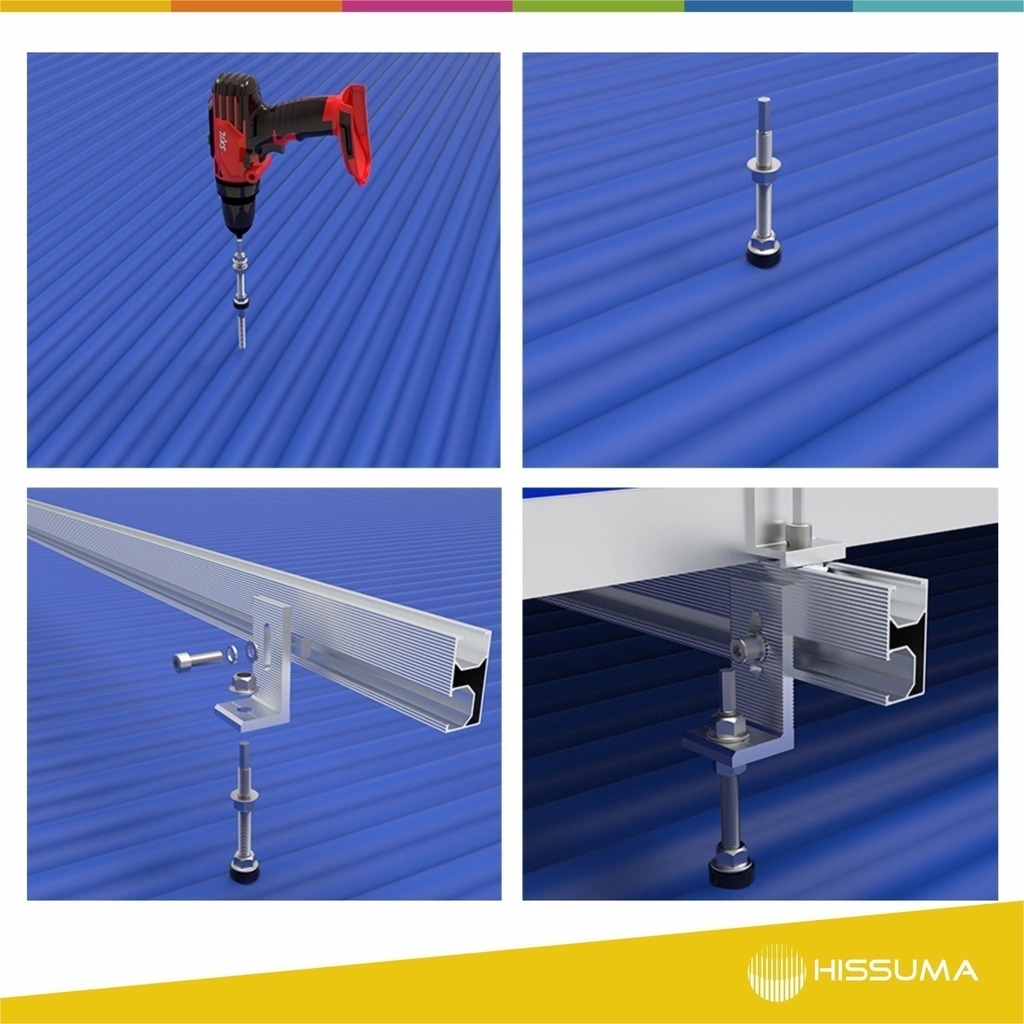

Localización: Identificá dónde pasan los tirantes de madera debajo de la chapa.
Perforación: Hacé un agujero pasante en la chapa y una guía en la madera con una mecha fina.
Fijación: Atornillá el Hanger Bolt hasta que la goma EPDM haga tope y se comprima ligeramente contra el techo.
Nivelación: Colocá el L-Foot entre las dos tuercas superiores y ajustá la altura para que quede alineado con el resto de los soportes.
Montaje: Fijá el riel de aluminio a la corredera del L-Foot.
Hissuma – Estructuras pensadas para durar.
